冬奧會電視演播室是持權轉播商利用光和聲進行空間藝術創作的場所，是轉播商制作冬奧會電視節目的常規基地。

主轉播商一般在冰上場館群和雪上場館群各設置一個演播室設施。

每個演播室設施含10個標準演播室房間，這10個房間既可以設置成一層，也可以設置成兩層。

圖1 加拿大電視臺CBC設置在平昌冬奧會國際廣播中心屋頂?shù)难莶ナ?/p>

在演播室房間下方設置轉播綜合區，也稱為設備層，在演播室屋頂設置站立播報位。

演播室除了錄制聲音外，還要攝錄圖像，邀請嘉賓訪談。主持人和其他人員在里面錄制面向本國觀眾的電視節目。

因此，除了必要的攝錄編設備外，它必須具有足夠的聲、光設備和便于創作出高質量的冬奧節目。

01 暖通空調設計

冬奧會電視演播室的的設計環境溫度在22--24攝氏度之間，每個標準演播室面積至少91平方米。

其中70平方米用作演播室工作房間，寬度至少7米，進深保持10米，另外每個演播室要設置15平米候場室（Green Room）和入場走廊。

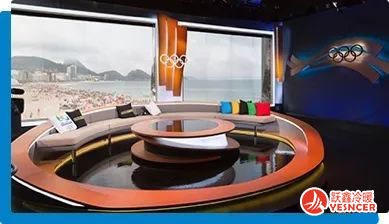

圖2 美國全國廣播公司NBC在里約奧運會使用的電視演播室

演播室工作房間與外部走廊設置兩道門確保走廊外部的聲音不影響內部的節目錄制，一些演播室的候場室要配備透明玻璃用于觀察工作間內部情況。

每個演播室按照可容納15人的最大占用空間設計，室內熱負荷主要來自照明、人員、攝像設備等，每個房間按照15千瓦設計。

盡管冬奧會演播室的外部環境比奧運會要冷的多，但由于演播室不能設置窗戶，所以室內暖通空調的設計不僅要滿足OBS要求，也要符合當?shù)胤ㄒ?guī)對于室內通風換氣的要求。

02 熱負荷計算

暖通空調的熱負荷計算要考慮到建筑本身四周結構的熱量損失、室內人員數量、新鮮空氣輸送量、照明和持權轉播商使用電力設備產生的熱量。

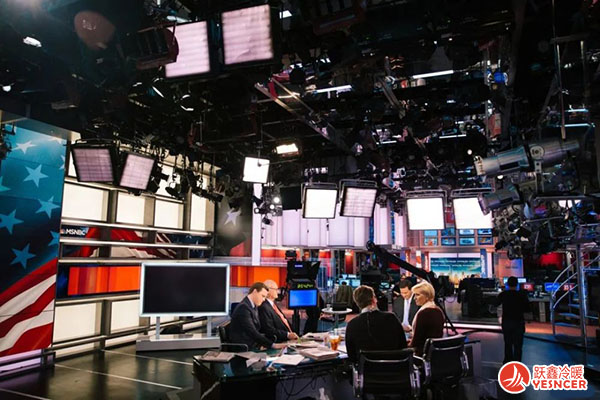

圖3 上圖反映了美國全國廣播公司NBC在演播室內設置的照明、音響和轉播設備

由于在設計之初，來自世界各國的持權轉播商無法提供準確的使用方案和預定情況，演播室設計人員可以按照15人和15千瓦的通用標準進行暖通空調設計。

一些持權轉播商會預定兩間演播室將中間的隔墻拆掉形成一個大演播室（double studios）。

每個演播室的暖通空調可以單獨控制，當一個演播室需要冷空氣時，另一個演播室可以繼續輸送熱空氣。

設計師通過分體式VRV逆變器系統或等效的中央空調系統解決對每個演播室風速和溫度分別控制的要求。

需要特別注意的是暖通空調的室內機容量應以室內溫度23攝氏度和總的顯性熱負荷進行計算。

要提前與設備供應商確認暖通空調室外壓縮機的工作溫度，在夜間極寒天氣情況下可以繼續工作。

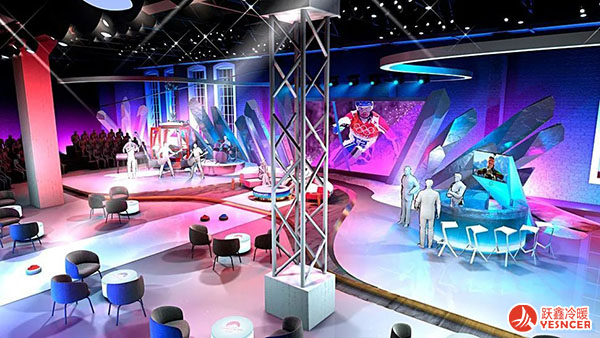

圖4 歐洲體育Eurosport在平昌冬奧會國際廣播中心內搭建的演播室

這些看似理所當然的情況，在往屆冬奧會中都發生過意外，偶然的夜間極寒天氣導致演播室暖通空調室外機無法工作。

03 消防策略和火災探測系統

電視演播室作為冬奧設施需要設置完全可尋址的煙霧探測系統和中央火災探測盤，同時配備6公斤便攜式粉末滅火器和二氧化碳滅火器。

手提式滅火器的設置地點和火災探測系統的協調管理應符合當?shù)叵酪?guī)范的要求。

04 給排水和衛生設施

一個冬奧會電視演播室綜合設施內設有10個標準演播室房間，以張家口山地轉播中心演播室為例，預計平均將有100-120人在演播室工作。

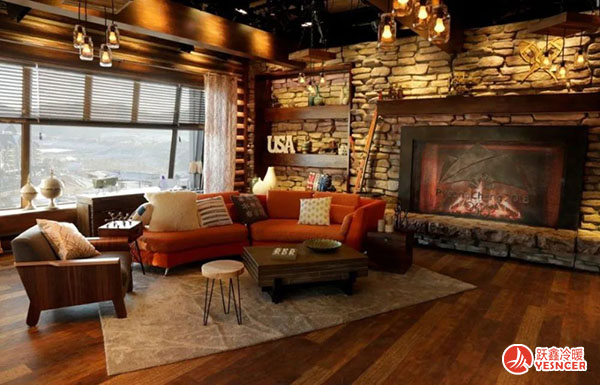

圖5 美國全國廣播公司NBC在平昌冬奧會國際廣播中心屋頂搭建的電視演播室（Double Studios）中的局部

冬奧賽時階段，演播室將有OBS管理，為了管理好整個設施，組委會在向OBS交付演播室時，應提供適當?shù)娜藛T通道和轉播綜合區，以便持權轉播商可以將設備部署在演播綜合區內。

無論使用臨時建筑還是永久建筑作為演播室，都需要設置至少八個標準廁所單元，四個男衛四個女衛。在廁所同層預留給冷熱水給水點位。

關于排水系統主要考慮冬季容易堵塞和結冰的問題，萬一出現這種情況時，需要提前提出其他替代方案。

05 演播室機電層設計

以最常用的三層演播室為例，位于地面的最底層用于放置機電設備。

確保機電設備放在最底下一層與建筑主體不能相連接，以免震動影響，預留人員通道便于轉播工作人員和嘉賓進入第二層。

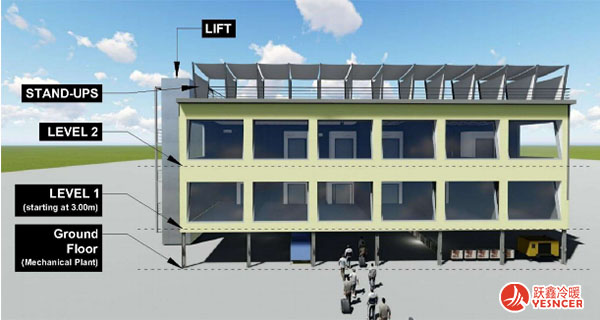

圖6 冬奧會常用的兩層電視演播室臨時建筑示意圖



機電層設備間內主要布置以下設備：

1. 從最近的電力綜合區電源提供的民用電源主配電盤；

2. 技術電源主配電盤；

3. 暖通空調電源主配電盤；

4. 暖通空調室外壓縮機設備；

5. 配備排水系統的標準廁所單元；

6. 任何持權轉播商可能使用的設備。

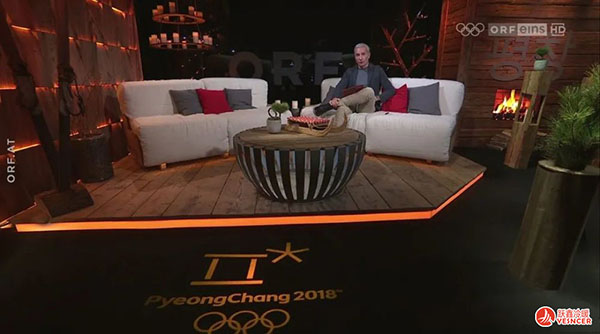

圖7 奧地利國家電視臺ORF在平昌冬奧會使用的電視演播室

之所以將設備層放置在最低層，主要有兩點考慮：

一是便于隱藏這些設備，盡量不破壞奧運景觀；

二是便于維修人員進行修理和維護。
