風機盤管設計選型、確定排產參數，在配合精裝修的二次機電設計招標階段完成。

風機盤管設計選型應進行空調負荷計算，二次機電設計時，根據最新的圍護結構條件進行負荷校核計算，選用適當型號。

空調負荷計算依據及原則

（1）維護結構熱工參數：根據建筑施工圖確定的維護結構條件（窗墻比、墻體傳熱系數、幕墻傳熱系數等）及精裝施工圖確定的維護結構條件（隔墻消聲做法、雙層窗簾內遮陽、地毯、吊頂高度及做法等）進行負荷計算。

（2）鄰室傳熱負荷計算：對于客房區域，其相鄰房間，包括同層相鄰客房、上下層相鄰客房、相鄰樓梯間，計算溫差按6°C考慮。禁止將以上相鄰房間的溫度按室外溫度取值、計算。對于裙房餐飲包房及大廳、會議區域，其相鄰功能區域，包括同層、上下層相鄰房間，按非空調房間溫度（夏季小于30°C/冬季大于10°C）取值、計算；設備夾層區域按室外溫度取值、計算。

  客房與內走廊（設計導則要求夏季24°C、冬季20°C）之間，夏季、冬季分別只有1°C、2°C溫差，不考慮鄰室傳熱負荷。

（3）客房新風由新風機組處理，長江以北地區，處理至室內空氣等焓點后，直接送入室內；長江沿線及以南地區，處理至室內等濕點后，直接送入室內。

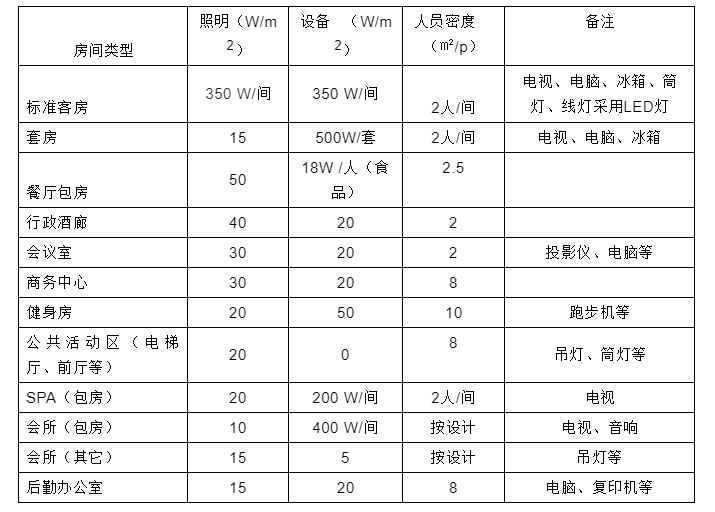

（4）其余燈光、設備、人員負荷指標，須按照確定的室內裝飾設計及燈光設計的圖紙及按萬達酒店機電系統設計導則相關章節執行（詳下表）兩者之間較大值記取。



風機盤管選型

（1）酒店前場客人區域的風機盤管按中速運轉對應的風量、冷量、熱量選型。酒店后場可按高速進行選型。

（2）所有風機盤管選型必須按照集采品牌廠家提供的產品資料，復核回風狀態參數修正。

（3）所有風機盤管選型必須按照集采品牌廠家提供的產品資料，復核送風壓力修正。

（4）所有風機盤管選型必須按照集采品牌廠家提供的產品資料，復核冷凍/采暖供水溫度及水流量對風機盤管制冷/供熱能力的修正。冷凍水宜按5 / 6°C溫差計算選型，禁止按7 / 8°C大溫差計算選型。

（5）機組現場更改左右接管方向后，須按照集采品牌廠家提供的產品資料，進行供冷及供熱量的修正。

（6）風機盤管的選型必須明確風機盤管的工作壓力。

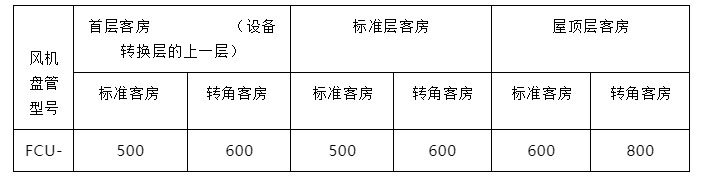

（7）客房部分，針對萬達酒店項目常規客房面積40-45㎡的特點，風機盤管選型原則上不超過下表中型號。如超過，需報酒店公司機電技術評審委員會專項審批。

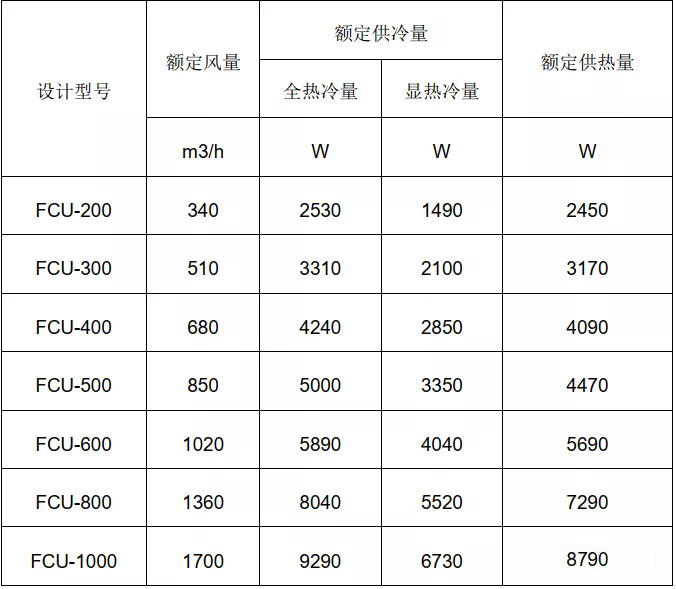

風機盤管技術參數表如下：

說明：

①標準客房指只有一面外墻的客房，轉角客房指有兩面外墻的客房。

②風機盤管技術參數表供冷量（冷水盤管）是在進風干球溫度27°C，濕球溫度19.5°C，進水溫度7°C，出水溫度12°C條件下測試所得相關數據。在實際項目設計選型中，須根據實際項目的實際情況（集采品牌、室內設計溫度、冷熱源溫度、選型風速等因素）進行修正與選型。

③風機盤管技術參數表供熱量（熱水盤管）是在進風干球溫度21°C，進水溫度60°C條件下測試所得相關數據。在實際項目設計選型中，須根據實際項目的實際情況（集采品牌、室內設計溫度、冷熱源溫度、選型風速等因素）進行修正與選型。

④按建筑氣候分區確定風機盤管選型上限，按實際計算型號選型?？紤]到FCU-300、400、500號風機盤管價差小，但為了維溫運行時間短、客人入住后達到設計室內溫度的時間短，且減少規格數量，便于現場互換，當計算選型小于FCU-500時，可以按FCU-500選型。

⑤當客房面積較大、全玻璃幕墻圍護結構等特殊情況下，根據計算負荷選定風機盤管的型號大于FCU-800時，應將風機盤管拆分成兩臺較小型號，室內設計做相應配合。

⑥裙房部分，選用風機盤管的區域，如果空調計算負荷較大，可以采用增加臺數、降低型號的方式，配合精裝修進行設計選型，原則上不超過FCU-1000。

配套技術措施

（1）風機盤管須帶回風箱、過濾網，且回風箱的接口必須與圖紙相符。如不能利用回風格柵同時進行空氣過濾器、風機和電動機維護時,則須在回風箱預留檢修口專供風機和電動機維護使用。

（2）客房風機盤管型號大于、等于FCU-500時，必須在出風管段上設消聲靜壓箱、消聲風管等消聲措施。
