一、風機盤管的組成

主要由熱交換器、水管、過濾器、風扇、接水盤、排氣閥、支架等組件組成。

二、風機盤管的工作原理

機組內不斷的再循環所在房間或室外的空氣，使空氣通過冷水（熱水）盤管后被冷卻（加熱），以保持房間溫度的恒定。通常，新風通過新風機組處理后送入室內，以滿足空調房間新風量的需求。

三、風機盤管的類別和型號

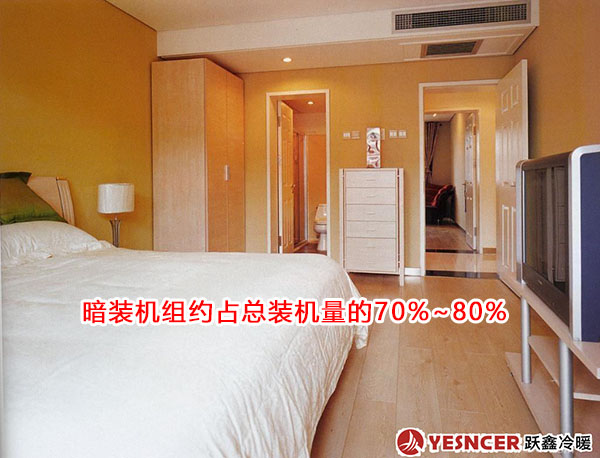

風機盤管按形式分可分為臥式安裝、臥式明裝、立式暗裝、立式明裝、卡式五種。

按照排管數量可分為兩排管和三排管。一般兩排就是銅管兩排，每排8根，一共16根銅管；三排就是銅管三排，每排8根，一共24根銅管。銅管根數越多，制冷效果越好。

按制式可分為兩管制和四管制。

兩管制：普通風機盤管夏季走冷水制冷，冬季走熱水制熱。

四管制：多用于一些比較豪華的場所，可以同時走冷水和熱水，即可以根據需要有的房間制冷、有的房間取暖。

四、簡易設計

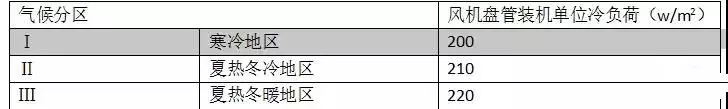

1、確定風盤型號：風機盤管請參考廠家的產品型號，注意盤管的排管數量和接管方式。當較大規格的風機盤管噪音不能滿足房間要求時，應取多臺小容量盤管。風機盤管容量按照下表選擇。

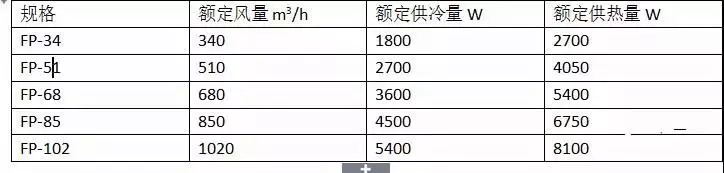

風機盤管的規格以下為風機盤管國標型號，供參考：

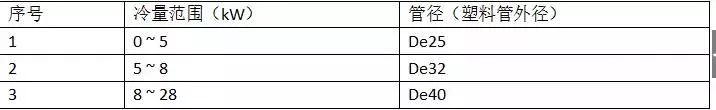

2、風盤接管管徑：風機盤管接管管徑根據末端風機盤管的冷量累計值，按下表確定。

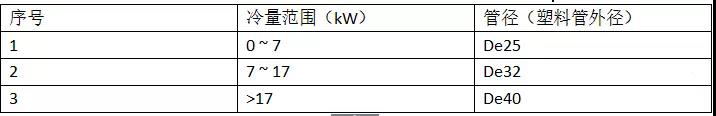

3、風盤冷凝水接管管徑：風機盤管冷凝水接管管徑根據末端風機盤管的冷量累計值，按下表確定。

五、風機盤管的安裝注意事項

1、室內風機盤管要水平安裝，用直徑Φ10mm吊桿吊裝，吊桿做防銹處理，與內機的固定螺母緊固不松動。冷凝水管路要保持一定坡度，對于自然排水的風機盤管的排水出口的坡度不小于1%，確保排水順暢。滿水試驗不漏水，排水試驗不存水。管路必須保溫，保溫層厚度20mm，冷凝水管路保溫層厚度為10mm。

2、當?shù)蹴敻叨瘸^3米時，不宜選用天花式機型。當房間高度超過3米時，不宜采用頂吹風散流器風口，應采用雙層百葉風口下吹風口。冷凝水管與機組之間應用軟管連接。室內氣流組織要合理，避免氣流短路、斷路。

3、風機盤管必須安裝回風箱。沒有回風箱，空調區域室內空氣不能有效循環，導致制冷、制熱效果差。出風口、回風口及風管尺寸、材料符合規范要求。風管與出風口之間必須采用帆布等軟性連接。當采用軟風管時，軟管長度不應超過4米。

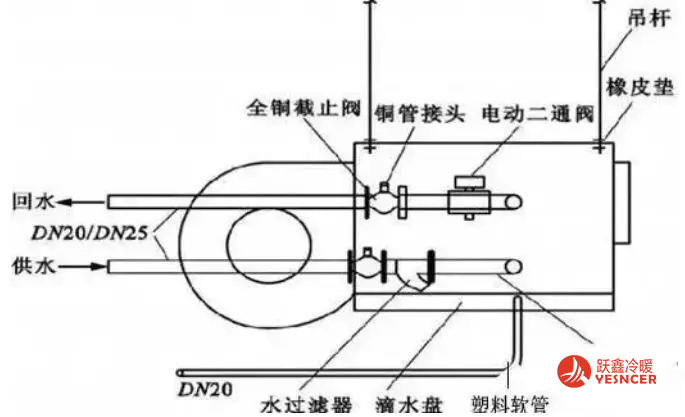

4、風機盤管與水管連接時必須使用不銹鋼軟接管。風機盤管與水管相連的軟接管安裝必須是水平直接，不得彎曲。水管與風機盤管相連時，應在進水管上安裝“Y”形過濾器。在有節能要求的系統安裝電動二通閥時，必須將其安裝在回水管上。

5、機組必須安全接地。電源線規格必須符合機組要求。一個控制開關只能控制一臺風機盤管，不允許同時控制多臺風機盤管。

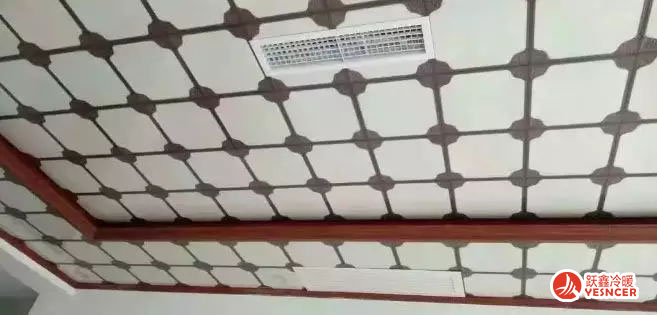

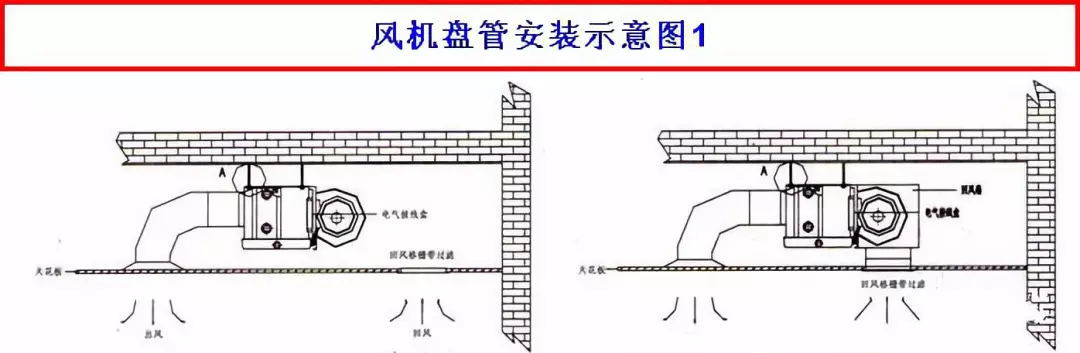

六、風機盤管出風口方式

下出下回：

側出下回：

七、參數變化對性能造成的影響

1、風機盤管風量一定，供水溫度一定，供水量變化時，制冷量隨供水量的變化而變化，根據部分風機盤管產品性能統計，當供水溫度為7℃，供水量減少到80%時，制冷量為原來的92%左右，說明當供水量變化時對制冷量的影響較為緩慢。

2、風機盤管供、回水溫差一定，供水溫度升高時，制冷量隨著減少。據統計，供水溫度升高1℃時，制冷量減少10%左右，供水溫度越高，減幅越大，除濕能力下降。

3、供水條件一定，風機盤管風量改變時，制冷量和空氣處理焓差隨著變化，一般是制冷量減少，焓差增大，單位制冷量風機耗電變化不大。

4、風機盤管進、出水溫差增大時，水量減少，換熱盤管的傳熱系數隨著減小。另外，傳熱溫差也發生了變化，因此，風機盤管的制冷量隨供回水溫差的增大而減少，據統計當供水溫度為7℃，供、回水溫差從5℃提高到7℃時，制冷量可減少17%左右。

八、風機盤管常見故障現象

風機噪音故障表現及處理方法：

1、軸承損壞產生的噪音；處理方法是更換軸承。

2、運轉時與吊頂產生的噪音；處理方法是調整盤管吊桿螺母高度，或處理風口與吊頂龍骨的摩擦。

3、管道中有空氣產生的噪音；處理方法是在盤管排氣閥、樓層排氣閥、末端排氣閥將管道中空氣排盡。

風機不能啟動或運行速度慢故障表現及處理方法：

1、溫度開關損壞；用電筆測量溫控開關輸入端和風機輸出樁頭是否有電，如判斷溫度開關損壞，可更換或維修溫度開關。

運行速度慢：

a、感覺一下風機表面溫度是否正常。

b、停機后手動轉動風葉，感覺轉動是否靈活，如有阻力更換風機軸承，c、如手動盤運轉正常，更換啟動電容。

d、測量電機線圈電阻，如不正常更換電機。

空調效果差或沒效果：

1、打開盤管排氣閥，檢查系統循環水溫是否正常；

2、檢查進出口溫度：

a、溫差很小，打開盤管排氣閥，檢查水溫是否正常，如水溫正常，再檢查二通閥是否打開，如二通閥未打開，繼續檢查二通閥供電是否正常，檢查Y型過濾網是否堵塞，

b、進出口溫差正常，查看房間保溫是否正常，比如門窗是否關閉，如門窗未關空氣對流后，空調就沒有效果，應與客戶做好解釋工作，

c、進出口溫差偏大出風口風量小，檢查進風口濾網是否有灰塵，檢查風機轉速是否正常。

空調有異味：

1、檢查、清洗進風口風濾網；

2、檢查盤管翹片是否有灰塵，如果有灰塵應實施清洗方案；

3、檢查風管內是否有異物、灰塵、積水等，清潔干凈去除異味。

4、檢查積水盤有沒有異物。

空調漏水：

1、排水不暢，a、檢查節水盤是否堵塞，b、檢查排水管是否堵塞，c、檢查排水管道坡度是否合理。

2、保溫層脫落，恢復保溫層。

3、排氣閥漏水，關緊排氣閥。

4、軟管、閥門、管件漏水，關閉總閥再進行更換。

空調水管爆管緊急處理：

1、打開泄水閥排水減壓；

2、關閉空調主機、膨脹水箱補水閥增壓泵、循環泵；

3、關閉爆管區域總閥；

4、關閉爆管區域電源；

5、危及到電梯時，關閉電梯電源，盡量停到高于爆管樓層；

6、及時挪開重要物資，清理積水。
