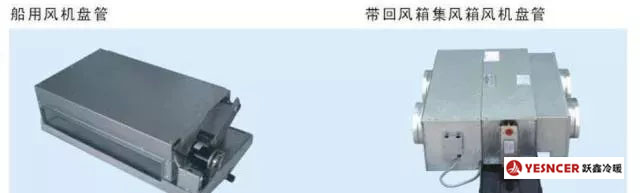

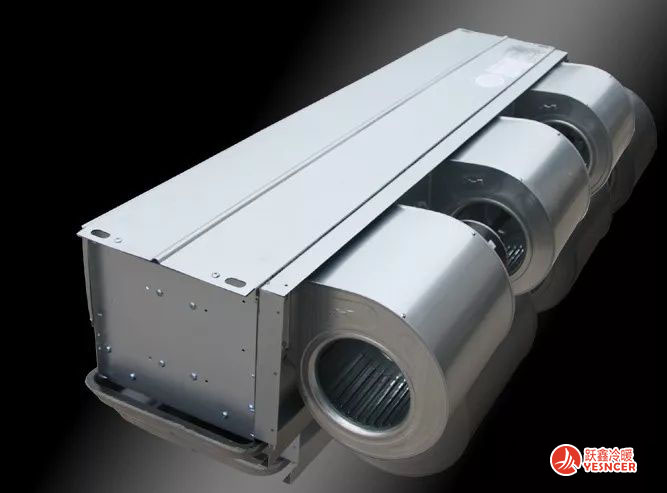

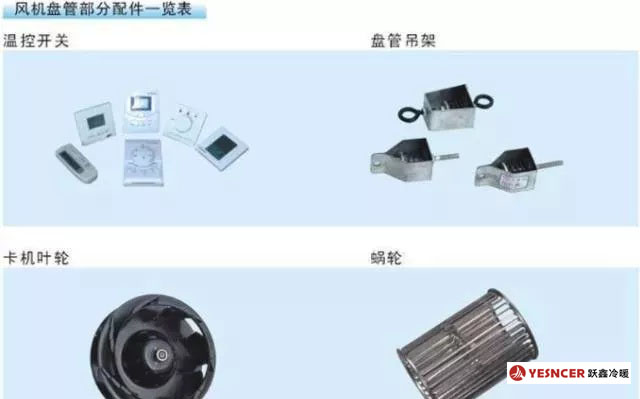

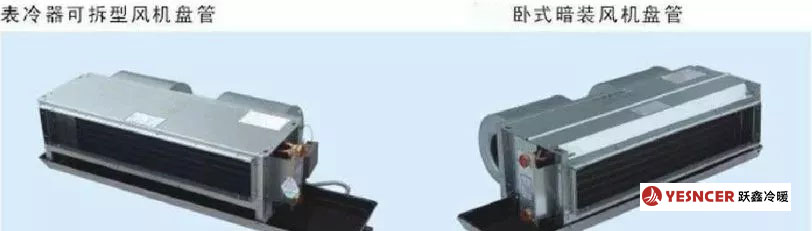

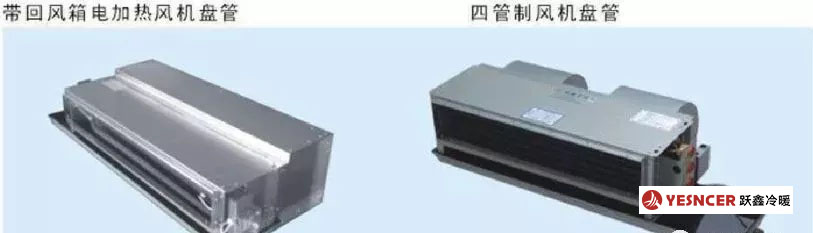

風機盤管機組簡稱風機盤管。它是由小型風機、電動機和盤管（空氣換熱器）等組成的空調系統末端裝置之一。盤管管內流過冷凍水或熱水時與管外空氣換熱，使空氣被冷卻，除濕或加熱來調節室內的空氣參數。它是常用的供冷、供熱末端裝置。

功能作用


1、風機盤管要創造出適合人體舒適感的室內空氣環境。由于室內空氣環境對人體的舒適感有著非常重要的作用，因此創造人體舒適感所要求的室內空氣環境，就成為空調工作的首要任務。如要求室內空氣溫度為24霓11Y，相對濕度為55%15%，那么空調工作不僅要保持24耀的溫度基數和55%的濕度基數，而且還要風機盤管確保11Y的溫度精度和*5%的濕度精度(即允許溫、濕度的波動范圍)以及較高的新鮮度和潔凈度。

2、風機盤管要滿足工藝生產所需求的室內空氣環境。某些工藝生產的工序?qū)亍穸拳h(huán)境要求極高，溫、濕度條件不僅直接影響生產工序的正常進行．而且還影響著產品的產量和質量。如紡織生產、精密儀器生產和藥物生產工藝等。

3、排除室內有害氣體和集中散發的熱量與濕量。舒適空調房間的二氧化碳及衛生間的不良氣味．工藝空調的生產車間所產生的有毒、有味等有害氣體，以及大量散發熱量和濕量的局部部位，風機盤管均需通道空調和排風設施予以消除，這樣才能獲得一個良好的室內空氣環境。


安裝的一般技術要求


1、風機盤管安裝前應檢查應進行機組的外觀檢查、三速運轉和水壓試驗。

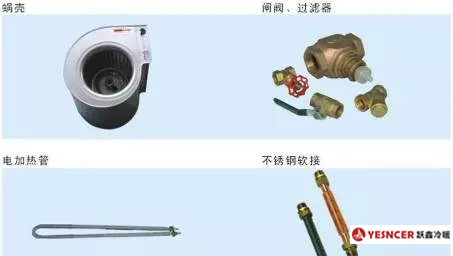

2、管道與風機盤管連接時宜采用軟管連接 。

3、風機盤管的供回水閥門、過濾器應靠近盤管安裝，且全部在凝水盤的上方 。

4、風機盤管吊裝時，吊裝應牢固、位置正確，并有0.003的坡度坡向凝水盤的出口，吊桿與盤管相連處應用雙螺母緊固。暗裝的盤管吊頂應留有活動檢查門，便于機組和維修 。

5、風機盤管與供回水管道連接操作時應采用專用工具，防止盤管接口，凝水盤與凝結水管連接處應采用200mm長的塑料軟管并用專用管夾夾緊 。

6、風機盤管應在管道沖洗后再與之連接，以防止盤管堵塞；如果安裝有過濾器應在系統調試運行后進行拆洗才能交付 。

風機盤管的安裝



1、風機盤管機組安裝前應進行單機三速試運轉及水壓試驗，試驗壓力為系統工作壓力的1.5倍，不漏為合格。

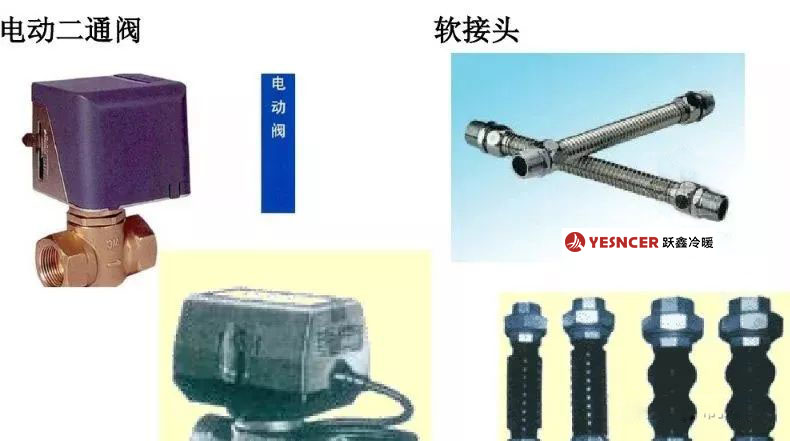

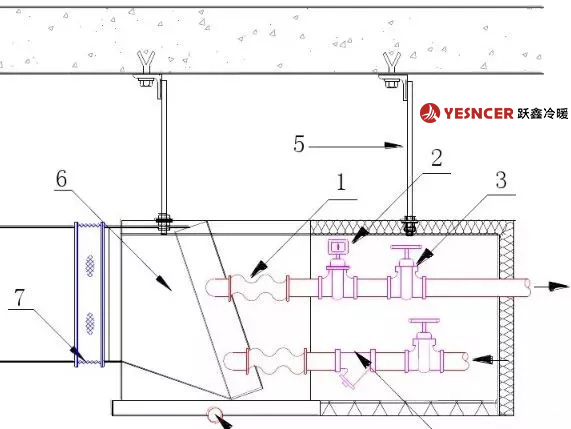

符號說明：1-軟連接；2-電動二通閥；3-截止閥；4-Y型過濾器；5-吊桿；6-風機盤管；7-風管軟接；8-凝結水排水 。

2、風機盤管的進出水閥門應盡可能靠近凝水盤安裝，以免閥桿的滴水漏人房間。

3、風管、回風箱及風口與風機盤管機組連接處應嚴密、牢固。

4、排水坡度應正確，安裝時風機盤管可稍微坡向凝結水排水口。

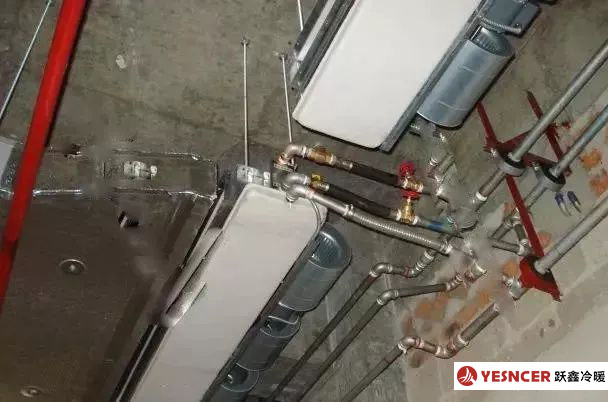

風機盤管的安裝示意圖

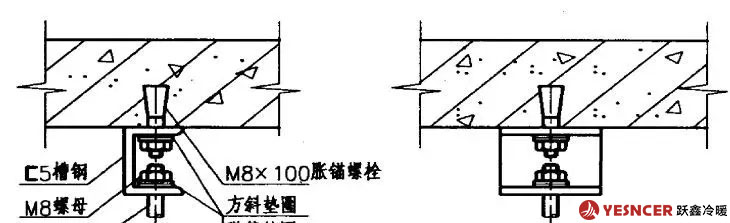

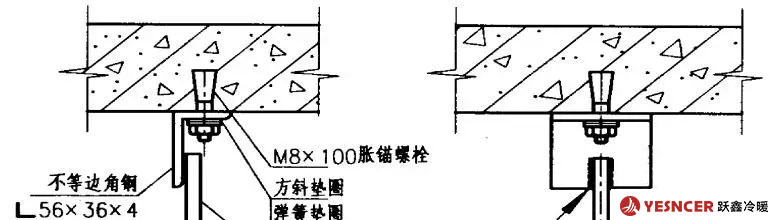

臥式風機盤管吊桿與樓板固定的節點:

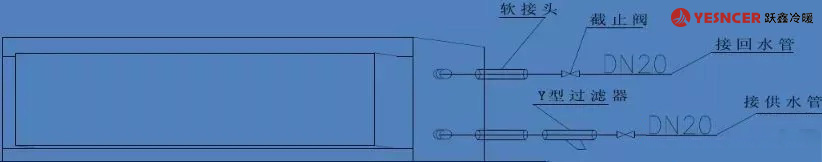

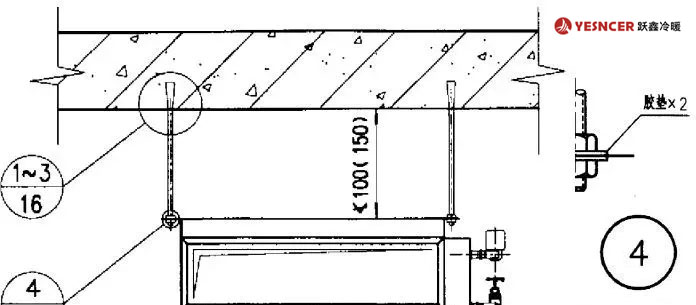

臥式風機盤管安裝節點：

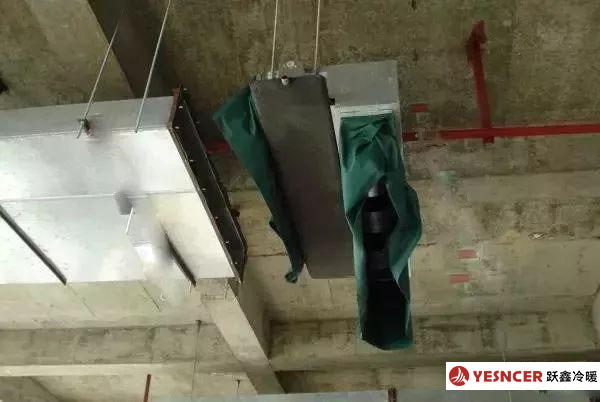

風機盤管現場安裝式樣(不帶回風箱):

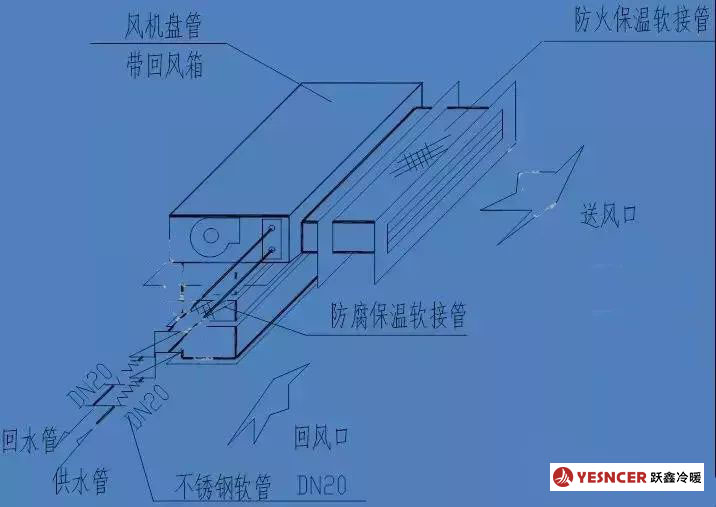

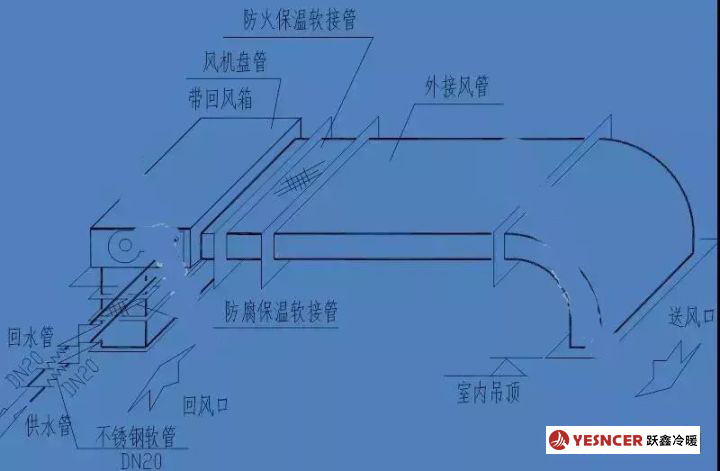

風機盤管現場安裝式樣(帶回風箱):
