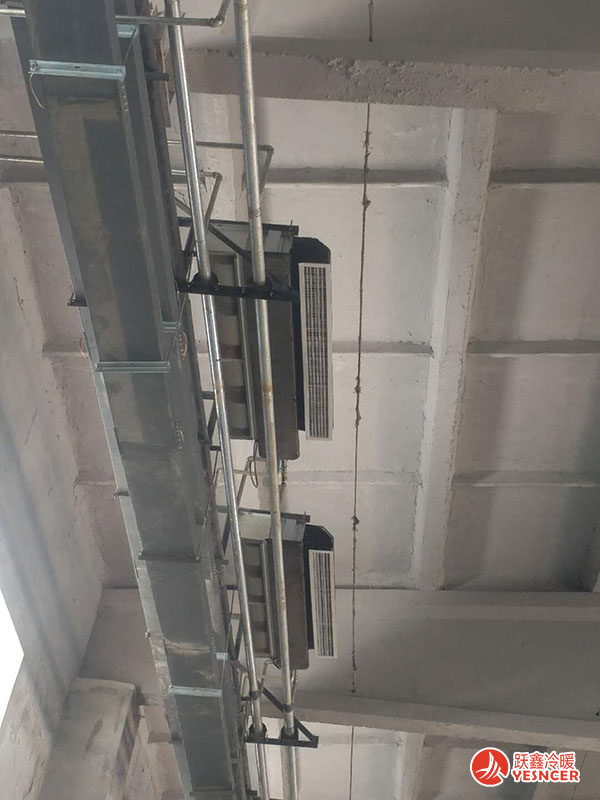

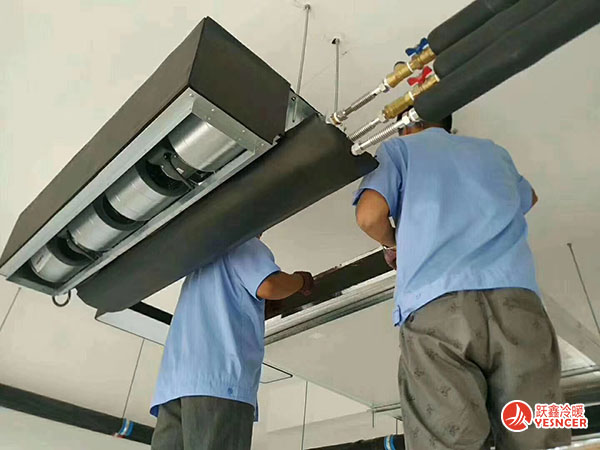

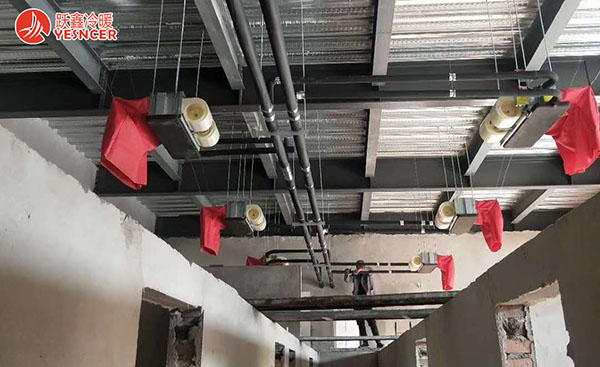

一、風機盤管加新風空調系統



風機盤管加新風空調系統包括風機盤管；風機盤管的送風口和回風口（有的習題風機盤管帶回風口，設計中不再畫回風口）、新風的送風口和排風口（有的習題沒要求布置排風口，設計中不再畫排風口），共四種風口和相應的風管；風機盤管的供水管、回水管、凝水管，兩管制時（一般試題為兩管制）共三種水管。



1）風機盤管布置：題目對臺數有要求時，按題目的要求布置。題目無要求時，一般15～30平方米設一臺。小于15平方米獨立房間也要設一臺。



2）風機盤管的送風口、回風口和送風管、回風管布置：一臺風機盤管一般設一個送風口；送、回風口距離超過7m但小于10m時，可一臺風機盤管設兩個送風口；超過10m時宜設兩排及以上風機盤管。一臺風機盤管一般設一個回風口。送風管就是風機盤管與送風口的連接管?；仫L(fēng)管就是風機盤管與回風口的連接管（有的習題風機盤管帶回風口，也就帶了回風管）。



風機盤管的送風口與回風口不在同一水平面時（如送風口為上側送、回風口為上回），送風口與回風口距離可相對近一些。風機盤管的送風口與回風口在同一水平面時（如送風口為上側送、回風口為上側回；送風口為上送、回風口為上回等），送風口與回風口不宜太近，盡量遠一些。送風口中心距墻不宜小于1m，因送風口一般為散流器，從風口向斜下方吹的氣流遇到墻后向下，會使向下的氣流過大。



3）新風口、排風口和新風管、排風管布置:為使室內維持一定的新鮮空氣量，要根據人員多少、停留時間、污染程度等因素把室外空氣經過加熱、冷卻、加濕、過濾等處理后單獨送入房間。習題對新風管的連接有要求時，如：新風接風機盤管入口、新風接風機盤管出（送）風管等，按題目的要求布置；題目無要求時，新風單獨接風口。新風送入房間后經過人的呼吸不再新鮮，要排出房間以使新風再進入。排風有幾種方式：





(A)經房間門下百葉→進入走廊→進入衛生間→經排風機排出室外；



(B)房間吊頂設排風口→風管→經隔墻→進入走廊吊頂→接排風機排出室外；



(C)房間吊頂設排風口→風管→經隔墻進入走廊吊頂內→走廊吊頂下的走廊→衛生間→排風口→接排風機排出室外；



(D)房間吊頂設排風口→接風管→排風機排出室外等。



新風口與排風口的相對位置盡量遠，使氣流流經整個房間。



4）風機盤管水管布置：一般為兩管制，共三根水管，供水管、回水管、凝水管，均要連接。



二、全空氣空調系統



1）風口布置: 送風口布置盡量均勻。回風口可與送風口一一對應，也可以相對集中。房間凈高越小，送風口間距越?。粌舾咴酱?，送風口間距可越大。2.5～3.5m凈高的房間，送風口間距一般2.5～4.5m，距墻邊1.2～2m; 送風口距回風口大于2.5m。大于3.6m凈高的房間，送風口、回風口間距再大一些。



2）風管布置:干管應在凈高要求低的部位，如走廊等。支管在房間。



3）軟管采用：習題要求用軟管時用軟管；只有支管用軟管；軟管只接一個風口；在支風管與其他管道交叉或繞梁時用軟管。



4）氣流組織?？照{(diào)房間無論大小、有無窗戶，都要做到有送風（或者進風）、有回風（或者排風），使室內空氣形成循環。
