風機盤管怎么接線？

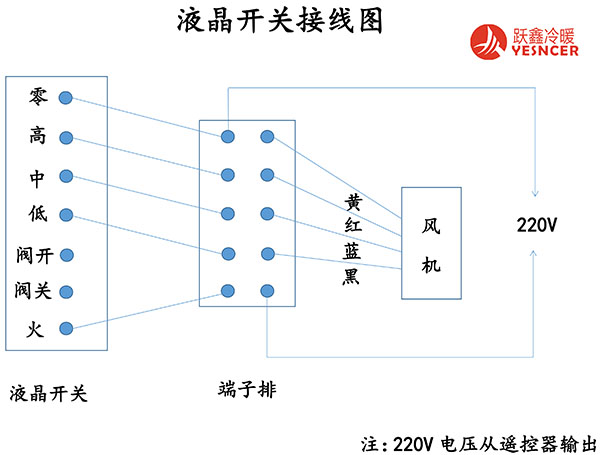

液晶面板

風機盤管接線排分為 黃色接線端，紅色接線端，藍色接線端，黑色接線端，以及一個空接線端。液晶面板上有 零線接線端，火線接線端，高速接線端，中速接線端，低速接線端。220V電源線如果接風機盤管端，零線接黃色接線端，火線接空接線端，然后用5芯線，黃色線端接液晶面板零線接線端，空接線端連接液晶面板火線接線端。
紅色接高速，藍色接中速，黑色接低速。
220V電源線如果在液晶面板端接線，零線接到面板零線接線端，火線接到面板火線接線端，用四芯線，面板零線接到風盤黃線端口，高速接紅線，中速接藍線，低速接黑線。

三速旋鈕面板

風機盤管接線排分為 黃色接線端，紅色接線端，藍色接線端，黑色接線端，以及一個空接線端。三速旋鈕面板上有相線接線端，高速接線端，中速接線端，低速接線端。220V電源線零線接黃色接線端，火線接空接線端，然后用4芯線，空接線端（火線）接到面板相線，紅色接高速，藍色接中速，黑色接低速。

以上為躍鑫風機盤管接線方式。
